GWC w domu szkieletowym

GWC w domu szkieletowym. Gruntowy Wymiennik Ciepła (GWC) to innowacyjne rozwiązanie, które wspiera system wentylacji mechanicznej z rekuperacją w szczelnych, energooszczędnych domach szkieletowych, zapewniając wstępne podgrzewanie powietrza zimą i chłodzenie latem. Dzięki wykorzystaniu stabilnej temperatury gruntu, GWC znacząco obniża koszty eksploatacji budynku, poprawia jakość powietrza wewnętrznego i gwarantuje optymalny mikroklimat przez cały rok. To kluczowy element dla osiągnięcia wysokiego standardu energooszczędności i zdrowego środowiska życia.

Czym jest Gruntowy Wymiennik Ciepła (GWC) i jak działa?

Gruntowy wymiennik ciepła (GWC) to urządzenie wykorzystujące stałą temperaturę gruntu do wstępnego przygotowania powietrza wentylacyjnego, zanim zostanie ono wprowadzone do systemu rekuperacji. Jego podstawowa zasada działania opiera się na wymianie ciepła pomiędzy gruntem a przepływającym przez specjalne kanały powietrzem lub cieczą. GWC jest skutecznym akumulatorem odnawialnej energii termicznej, która jest znacznie stabilniejsza niż zmienna temperatura powietrza na zewnątrz.

Mechanizm działania jest stosunkowo prosty i efektywny. Zimą, gdy na zewnątrz panują niskie temperatury, powietrze zewnętrzne przepływające przez GWC odbiera ciepło z gruntu. Na głębokości około 1,5 do 2 metrów temperatura ziemi utrzymuje się na względnie stałym poziomie, zazwyczaj od 4 do 7°C, niezależnie od mrozu panującego na powierzchni. Dzięki temu zimne powietrze (np. z -20°C) może zostać podgrzane nawet o kilkanaście stopni, osiągając temperaturę około +2°C przed dotarciem do rekuperatora. Latem sytuacja się odwraca: gorące powietrze zewnętrzne jest schładzane przez chłodniejszy grunt, obniżając swoją temperaturę (np. z 32°C do komfortowych 14-17°C).

Głównym celem stosowania GWC jest zwiększenie efektywności energetycznej całego systemu wentylacji mechanicznej z rekuperacją. Wstępne ogrzewanie powietrza zimą i chłodzenie latem przekłada się na mniejsze zapotrzebowanie na energię potrzebną do dalszej obróbki powietrza w centrali wentylacyjnej. Dodatkowo, GWC poprawia komfort cieplny w pomieszczeniach, zapewnia zdrowszy mikroklimat poprzez filtrację powietrza oraz chroni rekuperator przed szronieniem i zamarzaniem.

Dlaczego dom szkieletowy potrzebuje efektywnej wentylacji i wsparcia GWC?

Nowoczesne domy szkieletowe, budowane w technologii tradycyjnej szkieletowej (nie z prefabrykatów, jak praktykowane przez firmę Drewhome), charakteryzują się niezwykłą szczelnością powietrzną. Wynika to z precyzyjnego wykonania, zastosowania zaawansowanych materiałów izolacyjnych (takich jak wełna mineralna) oraz membran paroizolacyjnych i wiatroizolacyjnych, które tworzą hermetyczną barierę. Ta wysoka szczelność jest ogromną zaletą z punktu widzenia energooszczędności, ponieważ minimalizuje niekontrolowane straty ciepła, co prowadzi do znacznych oszczędności na kosztach ogrzewania. Jednakże, ta sama szczelność staje się wyzwaniem dla tradycyjnych metod wymiany powietrza.

W szczelnym domu szkieletowym, gdzie naturalna wentylacja grawitacyjna jest nieskuteczna, bez kontrolowanej wymiany powietrza szybko dochodzi do nagromadzenia wilgoci (z gotowania, prania, kąpieli), dwutlenku węgla, kurzu, alergenów i lotnych związków organicznych. Taka sytuacja sprzyja rozwojowi pleśni i grzybów, które są niebezpieczne dla zdrowia mieszkańców i mogą degradować drewnianą konstrukcję budynku. Otwieranie okien w celu wietrzenia, szczególnie zimą, niweczy wszelkie korzyści wynikające ze świetnej izolacji termicznej, generując ogromne straty ciepła i zwiększając rachunki za ogrzewanie.

Dlatego jedynym właściwym i skutecznym rozwiązaniem w domach szkieletowych jest wentylacja mechaniczna z odzyskiem ciepła, czyli rekuperacja. GWC stanowi jej doskonałe uzupełnienie, tworząc potężny duet zwiększający efektywność całego systemu. Wstępne przygotowanie powietrza przez GWC (ogrzewanie zimą, chłodzenie latem) redukuje obciążenie rekuperatora i eliminuje potrzebę stosowania energochłonnych nagrzewnic wstępnych, co przekłada się na niższe koszty eksploatacji i jeszcze wyższy komfort termiczny. Połączenie rekuperacji z GWC zapewnia stały dopływ świeżego, przefiltrowanego powietrza bez strat ciepła, co jest kluczowe dla zdrowia i samopoczucia mieszkańców w tak szczelnych konstrukcjach.

Jakie są rodzaje Gruntowych Wymienników Ciepła i który wybrać do domu szkieletowego?

Na rynku dostępne są różne rodzaje Gruntowych Wymienników Ciepła (GWC), które różnią się konstrukcją, sposobem wymiany ciepła i efektywnością. Najczęściej wyróżnia się typy: rurowe, żwirowe, płytowe oraz glikolowe. Wybór odpowiedniego rozwiązania jest kluczowy dla maksymalizacji korzyści w domu szkieletowym.

• GWC Rurowy (przeponowy): Jest to jeden z najprostszych w wykonaniu systemów. Składa się z systemu rur (najczęściej z PVC lub PE) o długości zazwyczaj 30-50 metrów, ułożonych w ziemi na głębokości od 1,5 do 2,5 metra. W tym typie powietrze przepływa wewnątrz rur i nie ma bezpośredniego kontaktu z gruntem, a wymiana ciepła zachodzi przez ścianki rury. Ważne jest, aby rury były układane ze spadkiem około 1%, co umożliwia skuteczne odprowadzenie skroplin powstających w procesie schładzania powietrza latem. Główną wadą GWC rurowego jest ograniczona powierzchnia wymiany ciepła, co może przekładać się na niższą skuteczność w porównaniu do innych typów.
• GWC Żwirowy (bezprzeponowy): W tym rozwiązaniu powietrze przepływa przez odpowiednio przygotowaną warstwę płukanego żwiru (o granulacji 30-65 mm), która jest oddzielona od otaczającego gruntu geowłókniną. Jest to system wystarczająco efektywny, a jednocześnie stosunkowo tani i prosty w instalacji, co czyni go popularnym wyborem w domach jednorodzinnych. Gruntowy wymiennik ciepła żwirowy oferuje dużą powierzchnię wymiany ciepła, co przekłada się na lepsze działanie, zwłaszcza latem. Dodatkowo, warstwa żwiru działa jak naturalny filtr, redukując ilość bakterii i grzybów w nawiewanym powietrzu, a także pomaga w oczyszczaniu ze smogu.
• GWC Płytowy (bezprzeponowy): Ten rodzaj GWC wykorzystuje specjalnie zaprojektowane płyty z tworzywa sztucznego, które po ułożeniu tworzą przestrzeń dla przepływu powietrza. Wymiana ciepła zachodzi bezpośrednio między powietrzem a przygotowaną warstwą gruntu. Płytowe GWC mogą być posadowione stosunkowo płytko (około 0,7 metra), co jest zaletą na działkach z wysokim poziomem wód gruntowych. Charakteryzują się bardzo wysoką sprawnością dzięki dużej powierzchni styku z gruntem i zjawisku dyfuzji, co zapewnia efektywną wymianę ciepła. Podobnie jak żwirowe, GWC płytowe mogą przyczyniać się do naturalnej filtracji powietrza.
• GWC Glikolowy: W tym wariancie, zamiast powietrza, w rurach krąży roztwór glikolu, który wymienia ciepło z gruntem. Następnie glikol oddaje lub odbiera ciepło od powietrza wentylacyjnego w specjalnym wymienniku powietrze-glikol, umieszczonym przed rekuperatorem. Jest to rozwiązanie o bardzo wysokiej sprawności, jednak jego główną wadą jest wyższa cena montażu w porównaniu do GWC powietrznych oraz brak funkcji oczyszczania i bezpośredniej regulacji wilgotności powietrza.

Wybór odpowiedniego typu GWC do domu szkieletowego powinien być dokładnie przemyślany i dostosowany do indywidualnych warunków działki, dostępnego miejsca, budżetu oraz oczekiwań co do efektywności. W przypadku domów energooszczędnych i pasywnych, gdzie stawia się na maksymalny komfort i jakość powietrza, GWC żwirowe i płytowe są często rekomendowane ze względu na ich doskonałe właściwości filtracyjne i zdolność do regulacji wilgotności.

Czy GWC to opłacalna inwestycja w kontekście budownictwa szkieletowego?

Inwestycja w Gruntowy Wymiennik Ciepła (GWC) w domu szkieletowym jest rozwiązaniem, które, choć wiąże się z początkowymi nakładami finansowymi, przynosi wymierne i długoterminowe korzyści, czyniąc ją bardzo opłacalną. GWC znacząco wpływa na redukcję kosztów eksploatacji budynku, zarówno w zakresie ogrzewania, jak i chłodzenia.

Zimą, kiedy temperatury na zewnątrz spadają, GWC wstępnie podgrzewa zimne powietrze, zanim trafi ono do systemu rekuperacji. Dzięki temu rekuperator ma mniej pracy, a co najważniejsze, można ograniczyć lub całkowicie wyeliminować działanie energochłonnej nagrzewnicy wstępnej. To bezpośrednio przekłada się na niższe rachunki za energię elektryczną. Według danych, GWC może zmniejszyć całkowite koszty ogrzewania nawet o 50%, szczególnie w domach energooszczędnych i pasywnych. Latem GWC pełni funkcję naturalnej i najtańszej klimatyzacji. Schładzając gorące powietrze zewnętrzne, redukuje potrzebę użycia tradycyjnych, wysokoenergochłonnych urządzeń klimatyzacyjnych, co ponownie obniża koszty eksploatacji.

Chociaż koszt instalacji GWC może wydawać się wysoki (przykładowo, około 10 000 zł za sam system), jest to inwestycja o szybkim czasie zwrotu. Analizy wskazują, że dzięki oszczędnościom na ogrzewaniu i chłodzeniu, koszt GWC może zwrócić się w ciągu kilku do kilkunastu lat, np. około 8 lat, biorąc pod uwagę same oszczędności zimowe. Rosnące ceny energii elektrycznej i paliw grzewczych, a także coraz bardziej rygorystyczne normy dotyczące energooszczędności budynków (jak dyrektywa EPBD), sprawiają, że inwestycja w GWC staje się coraz bardziej uzasadniona ekonomicznie i strategicznie.

Poza wymiarem finansowym, GWC oferuje szereg dodatkowych korzyści, które zwiększają wartość inwestycji. Zapewnia stabilny mikroklimat i wysoki komfort użytkowania przez cały rok, poprawia jakość powietrza poprzez naturalną filtrację (redukcja bakterii o 86%, grzybów o 97%), a także stabilizuje wilgotność powietrza, nawilżając je zimą i osuszając latem. Nie można pominąć również aspektu ochrony rekuperatora przed zamarzaniem, co wydłuża jego żywotność i zapewnia bezawaryjną pracę systemu wentylacji. Wszystkie te czynniki sprawiają, że GWC to przemyślana i przyszłościowa inwestycja w zdrowy, komfortowy i ekonomiczny dom szkieletowy.

Montaż Gruntowego Wymiennika Ciepła w konstrukcji szkieletowej – kluczowe aspekty.

Prawidłowy montaż Gruntowego Wymiennika Ciepła (GWC) jest decydujący dla jego efektywności i długowieczności, szczególnie w kontekście specyfiki domów szkieletowych. Planowanie instalacji GWC powinno nastąpić już na etapie projektu budowlanego. To optymalny moment, aby zintegrować system z ogólną koncepcją budynku i uniknąć późniejszych, kosztownych modyfikacji. GWC może być montowany w różnych lokalizacjach: w obrysie fundamentów, pod płytą fundamentową lub na zewnątrz, na terenie ogrodu czy pod parkingiem. Montaż w obrysie fundamentów lub pod płytą fundamentową jest często rozwiązaniem tańszym i prostszym logistycznie, ponieważ nie generuje dodatkowych kosztów robót ziemnych i nie wymaga dodatkowej izolacji termicznej, co ma znaczenie dla energooszczędności.

Kluczowym czynnikiem wpływającym na wydajność GWC są warunki gruntowe na działce. Rodzaj gleby (optymalne są grunty piaszczyste i gliniaste) oraz poziom wód gruntowych mają bezpośredni wpływ na sposób wykonania wykopu, głębokość posadowienia instalacji oraz konieczne zabezpieczenia. Na działkach z wysokim poziomem wód gruntowych niezbędne jest wykonanie drenażu kontrolnego, aby zapobiec zawilgoceniu GWC, co mogłoby negatywnie wpłynąć na jego działanie i żywotność. Należy unikać gruntów zawierających dużą ilość gliny (która źle się zagęszcza), elementów organicznych (korzenie, liście, trawa), śmieci, gruzu czy popiołów, ponieważ mogą one prowadzić do problemów z zagęszczeniem, osiadaniem gruntu, a nawet do uszkodzenia instalacji.

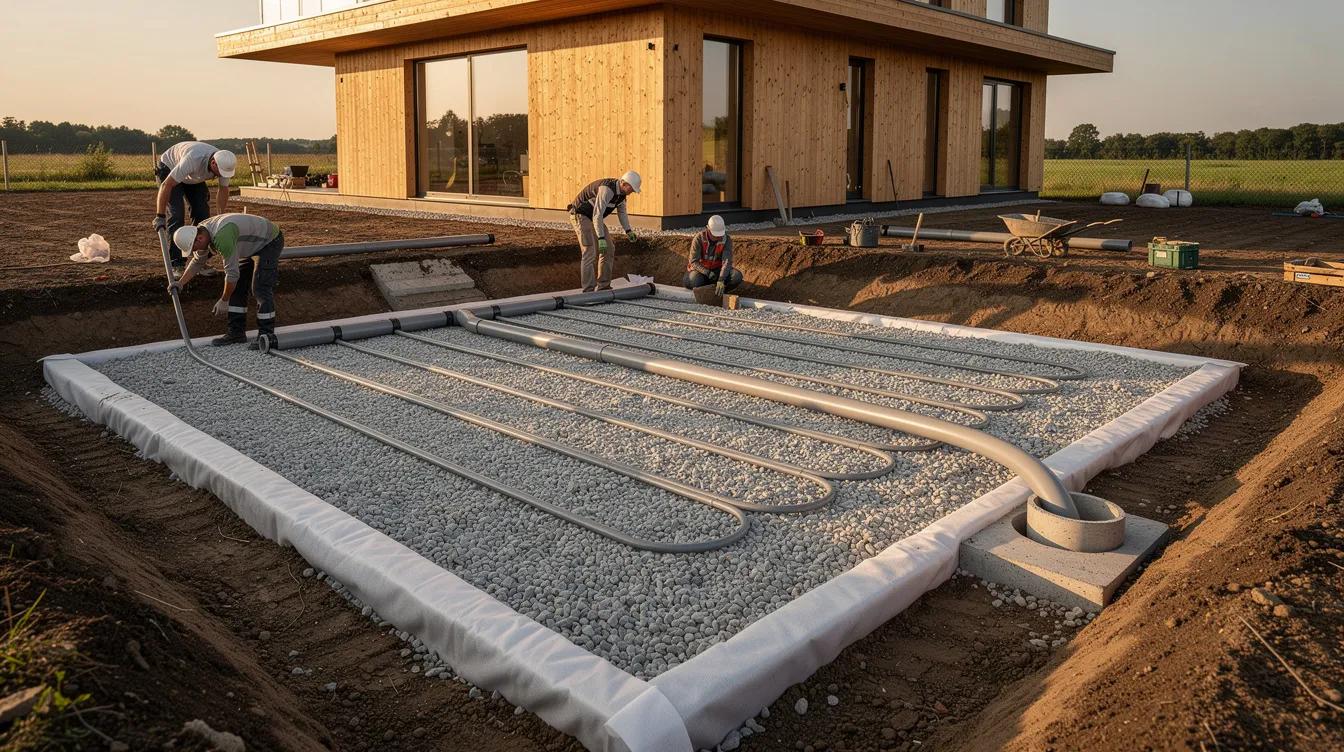

Proces montażu GWC składa się z kilku etapów. Rozpoczyna się od przygotowania wykopu, który musi być równy i mieć odpowiedni spadek (zazwyczaj 1-3%) w kierunku studzienki drenażowej, co zapewni skuteczne odprowadzenie skroplin. Następnie wykonuje się podbudowę, a w przypadku GWC płytowych, układa się geokratę dla stabilizacji gruntu. Kolejnym krokiem jest montaż rur lub płyt GWC, a następnie precyzyjne zasypanie złoża i zagęszczenie gruntu. Niezwykle istotne jest również prawidłowe wykonanie szczelnych przepustów przez ściany fundamentowe, aby zapewnić ciągłość izolacji i chronić konstrukcję domu szkieletowego przed wilgocią. W przypadku GWC montowanego poza obrysem budynku, dla optymalnych wyników energetycznych, zaleca się dodatkową izolację termiczną (np. styropianem XPS lub EPS AQUA o grubości 10 cm, wystającym 1 metr poza obrys GWC). Suma tych działań gwarantuje, że gruntowy wymiennik ciepła będzie działał efektywnie i bezproblemowo przez wiele lat.

Jak GWC wpływa na mikroklimat i zdrowie w domu szkieletowym?

Gruntowy Wymiennik Ciepła (GWC) odgrywa niezwykle ważną rolę w kształtowaniu zdrowego i komfortowego mikroklimatu w domu szkieletowym. Poza aspektami energooszczędności, jego wpływ na jakość powietrza i samopoczucie mieszkańców jest nieoceniony. GWC, szczególnie w typach bezprzeponowych (żwirowy, płytowy), działa jako naturalny filtr. Badania potwierdzają, że powietrze przepływające przez GWC może mieć aż o 86% mniej bakterii i o 97% mniej grzybów. Niektóre systemy oferują również możliwość wyposażenia w dodatkowe filtry antysmogowe, które skutecznie usuwają z nawiewanego powietrza szkodliwe pyły PM10 i PM2.5, co jest szczególnie ważne w rejonach o zanieczyszczonym powietrzu. Tak przefiltrowane powietrze, wolne od zanieczyszczeń, alergenów i drobnoustrojów, jest kluczowe dla zdrowia, zwłaszcza dla osób cierpiących na alergie, astmę, a także dla małych dzieci.

Kolejną istotną zaletą GWC jest jego pozytywny wpływ na regulację wilgotności powietrza w domu szkieletowym. Zimą, kiedy powietrze zewnętrzne jest często bardzo suche, przepływ przez GWC powoduje jego naturalne nawilżenie. Pomaga to zapobiegać problemom związanym z przesuszeniem śluzówek, skóry i ogólnym dyskomforcie, a także chroni drewnianą konstrukcję budynku przed nadmiernym wysychaniem. Latem natomiast, w upalne i wilgotne dni, GWC skutecznie odwilża powietrze, wytrącając nadmiar wilgoci do gruntu. Dzięki temu w pomieszczeniach panuje przyjemniejszy i mniej duszny mikroklimat, co zwiększa komfort termiczny i zmniejsza potrzebę intensywnego chłodzenia.

GWC zapewnia również stabilność temperatury powietrza nawiewanego do budynku przez cały rok. Niezależnie od ekstremalnych warunków panujących na zewnątrz, gruntowy wymiennik ciepła wstępnie przygotowuje powietrze, doprowadzając je do bardziej umiarkowanych temperatur. Eliminuje to nieprzyjemne uczucie zimnego podmuchu zimą i gorącego latem, które często towarzyszy tradycyjnej wentylacji lub otwieraniu okien. Stała temperatura i odpowiednia wilgotność powietrza, w połączeniu z jego czystością, tworzą optymalne warunki dla komfortowego i zdrowego życia w domu szkieletowym, znacząco podnosząc jakość codziennego funkcjonowania.

Czy GWC jest niezbędne, skoro dom szkieletowy ma rekuperację?

W kontekście domów szkieletowych, ze względu na ich wyjątkową szczelność i wysoką energooszczędność, system wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) jest nie tylko zalecany, ale wręcz niezbędny. Rekuperacja gwarantuje stałą wymianę zużytego powietrza na świeże, jednocześnie odzyskując znaczną część ciepła (nawet do 95%) z powietrza wywiewanego, co przekłada się na niższe koszty ogrzewania i zdrowy mikroklimat.

Jednakże, Gruntowy Wymiennik Ciepła (GWC) nie jest absolutnie niezbędnym elementem do funkcjonowania samej rekuperacji, ale stanowi jej znaczące ulepszenie, które podnosi komfort i efektywność energetyczną na jeszcze wyższy poziom. Zimą GWC pełni funkcję prewentacyjnego zabezpieczenia dla rekuperatora, chroniąc jego wymiennik ciepła przed zamarzaniem. Dzięki wstępnemu podgrzaniu powietrza zewnętrznego, GWC eliminuje potrzebę stosowania elektrycznej nagrzewnicy wstępnej lub znacznie ogranicza jej pracę, co bezpośrednio przekłada się na oszczędności w zużyciu prądu.

Latem GWC odgrywa rolę pasywnego systemu chłodzenia. Obniża temperaturę powietrza nawiewanego do budynku, co jest szczególnie cenne w okresie upałów, ograniczając konieczność użycia energochłonnej klimatyzacji. Ponadto, GWC przyczynia się do poprawy jakości powietrza poprzez jego naturalną filtrację oraz stabilizuje poziom wilgotności. W połączeniu z rekuperacją, gruntowy wymiennik ciepła tworzy kompleksowy system, który zapewnia stabilność i bezpieczeństwo energetyczne domu szkieletowego, oferując komfort bez przeciągów i zdrowe środowisko życia przez cały rok, maksymalizując potencjał energooszczędności drewnianej konstrukcji.

Technologia tradycyjna szkieletowa a GWC – perfekcyjne połączenie?

Firma Drewhome specjalizuje się w budowie energooszczędnych domów szkieletowych w technologii tradycyjnej szkieletowej, a nie z prefabrykatów. Stawiamy na sprawdzoną technologię kanadyjską, wykorzystując suszone, czterostronnie strugane drewno świerkowe klasy C24, izolowane wysokiej jakości wełną mineralną. W tej technologii, wszystkie elementy konstrukcyjne – ściany, dachy i stropy – są montowane bezpośrednio na placu budowy. Taki proces pozwala na precyzyjną kontrolę każdego etapu prac, co jest absolutnie kluczowe dla osiągnięcia wysokiej szczelności powietrznej budynku, tak ważnej dla energooszczędności i efektywności systemów wentylacji.

Zgodność Gruntowego Wymiennika Ciepła (GWC) z domem szkieletowym jest niemal perfekcyjna. Domy o konstrukcji szkieletowej, dzięki swojej doskonałej izolacyjności i wspomnianej szczelności, są idealnymi kandydatami do integracji z systemem wentylacji mechanicznej z rekuperacją oraz GWC. Lekka konstrukcja szkieletowa ma mniejszą bezwładność cieplną w porównaniu do budynków murowanych, co oznacza, że szybciej się nagrzewa i szybciej stygnie. GWC skutecznie wspiera utrzymanie stabilnej temperatury w takich budynkach, minimalizując wahania i zapewniając optymalny komfort cieplny przez cały rok.

Holistyczne podejście, łączące solidną technologię tradycyjną szkieletową z zaawansowanymi rozwiązaniami, takimi jak gruntowy wymiennik ciepła i rekuperacja, pozwala na maksymalne wykorzystanie potencjału energooszczędności i ekologicznego charakteru domów drewnianych. Taka synergia nie tylko obniża koszty eksploatacji, ale także znacząco poprawia jakość życia mieszkańców, dostarczając świeże, przefiltrowane powietrze o stabilnej temperaturze i wilgotności. To kompleksowe rozwiązanie dla tych, którzy poszukują trwałego, zdrowego i ekonomicznego domu, budowanego z dbałością o każdy detal, zgodnie z filozofią firmy Drewhome.

Podsumowanie

Gruntowy wymiennik ciepła (GWC) stanowi wysoce efektywne uzupełnienie systemu wentylacji mechanicznej z odzyskiem ciepła (rekuperacji) w domach szkieletowych budowanych w technologii tradycyjnej szkieletowej. Dzięki wykorzystaniu stabilnej temperatury gruntu, GWC zapewnia komfort termiczny przez cały rok, wstępnie podgrzewając powietrze zimą i chłodząc je latem. Ten system znacząco redukuje koszty ogrzewania i chłodzenia, co jest kluczowe dla osiągnięcia wysokiego poziomu energooszczędności. Co więcej, gruntowy wymiennik ciepła znacząco poprawia jakość powietrza wewnętrznego, filtrując je z zanieczyszczeń, bakterii i grzybów oraz regulując wilgotność, co przekłada się na zdrowy i przyjemny mikroklimat. Jest to inwestycja, która, choć początkowo wymaga nakładów finansowych, zwraca się w perspektywie długoterminowej, oferując niezrównany komfort i zdrowe środowisko życia, idealnie komponując się z ekologicznym i ekonomicznym charakterem domów szkieletowych.

FAQ – GWC w domu szkieletowym

• Czy GWC zastępuje klimatyzację w domu szkieletowym?


  GWC efektywnie obniża temperaturę nawiewanego powietrza latem, działając jak naturalna, pasywna klimatyzacja i zmniejszając potrzebę użycia tradycyjnych systemów chłodzenia. W dobrze zaizolowanych domach szkieletowych parterowych, GWC potrafi utrzymać komfortową temperaturę przez większość lata. Jednak na wyższych kondygnacjach lub przy dużych przeszkleniach, gdzie zyski ciepła są większe, klimatyzacja może być potrzebna jako uzupełnienie, aby zapewnić optymalny mikroklimat.

• Jakie są główne wady Gruntowego Wymiennika Ciepła?


  Główną wadą GWC są stosunkowo wysokie koszty inwestycyjne, które stanowią jednorazowy, znaczący wydatek początkowy. Dodatkowo, skuteczność gruntowego wymiennika ciepła jest silnie uzależniona od odpowiednich warunków gruntowych na działce, takich jak rodzaj gleby i niski poziom wód gruntowych. Instalacja, zwłaszcza GWC rurowych układanych poziomo, wymaga sporej powierzchni działki. Ponadto, montaż GWC wymaga precyzji i fachowej wiedzy, a błędy popełnione na tym etapie są trudne, a często niemożliwe do naprawienia, co podkreśla znaczenie profesjonalnego wykonawstwa.

• Czy GWC wpływa na wilgotność powietrza w domu szkieletowym?


  Tak, GWC ma bardzo pozytywny i znaczący wpływ na regulację wilgotności powietrza w domu szkieletowym, co przekłada się na poprawę mikroklimatu i zdrowia. Zimne, suche powietrze zewnętrzne, przepływając przez gruntowy wymiennik ciepła, jest naturalnie nawilżane. Proces ten zapobiega nadmiernemu przesuszeniu powietrza wewnątrz domu w okresie grzewczym, co jest korzystne dla dróg oddechowych i komfortu. Latem natomiast, GWC pomaga odwilżać gorące i wilgotne powietrze, wytrącając nadmiar wilgoci do gruntu. Dzięki temu w pomieszczeniach panuje przyjemniejsze, mniej duszne powietrze, co zwiększa komfort termiczny i jest szczególnie doceniane przez alergików.
